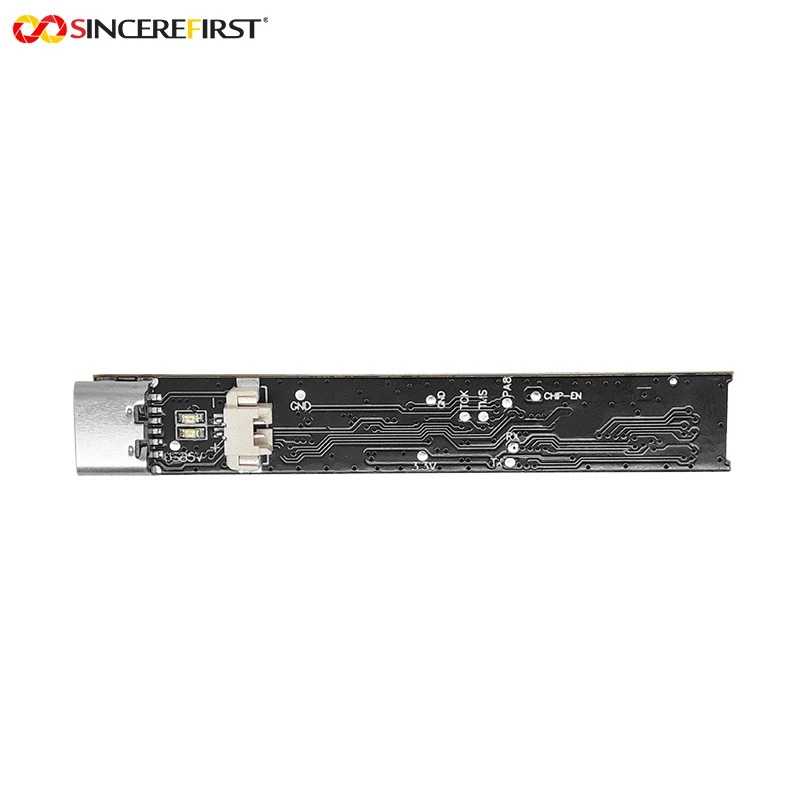

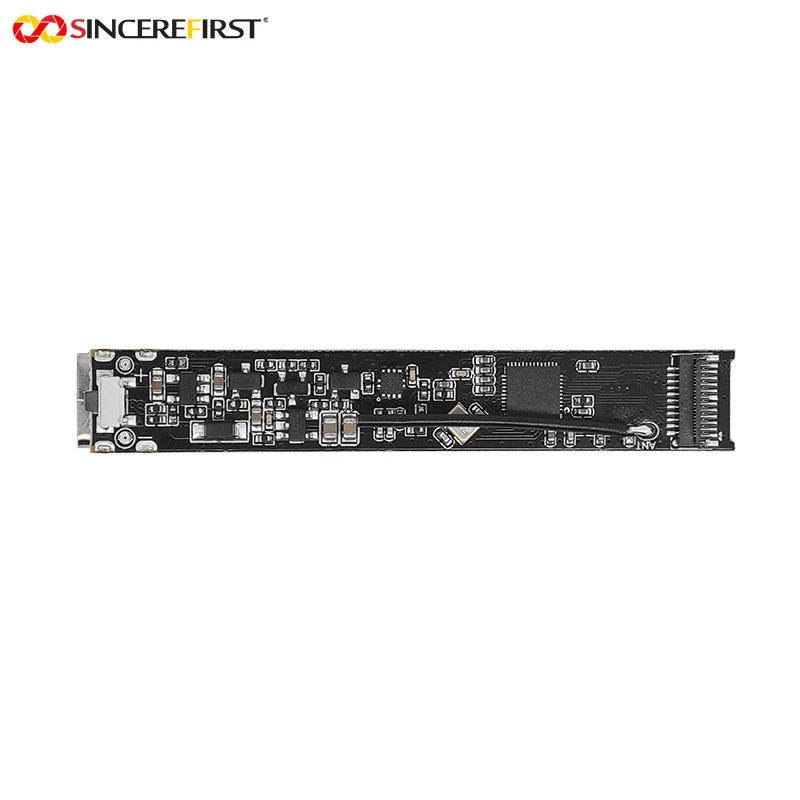

Medical Wireless BF2013 CMOS Innbyggt WiFi Endoscope myndavélareining

Þetta er læknisfræðileg þráðlaus BF2013 CMOS samþætt WiFi endoscope myndavélareining, samþætt vélbúnaðarlausn sem er sérstaklega hönnuð fyrir skýra myndgreiningu í ör-holaaðstæðum. Kjarni þess er búinn BF2013 myndflögu, sem hefur 0,3MP virka pixla og gefur stöðugt út 640x480 myndir með venjulegri upplausn. Í þessari upplausn styður það hámarks rammahraða upp á 30FPS, sem tryggir enga hreyfiþoka eða litla leynd meðan á kraftmikilli athugun stendur. Stærð skynjarans er nákvæmlega stjórnað á 1/31 tommu, með einingastærð pixla 2,25μm x 2,25μm. Ásamt 88 gráðu gleiðu-sjónarhorni getur það náð yfir breiðari athugunarsvið í þröngum rýmum á meðan það heldur nákvæmri skýrleika. Hvað varðar myndmyndun og fókusafköst, hefur einingin fókussvið 20 ~ 60 mm og hámarks þvermál myndhringsins 4,8 mm. Það styður handvirka fókus, sem gerir sveigjanlega aðlögun skýrleikans í samræmi við fjarlægð athugunarmarkmiðsins til að mæta uppgötvunarþörfum á mismunandi dýpi. Byggingarhönnunin tekur upp mjög samþætta allt-í-lausn, með linsu sem er aðeins 3,5 mm í þvermál og vafin inn í stálskel. Þetta tryggir ekki aðeins að einingin kemst í gegnum þröngar eyður heldur eykur það einnig viðnám linsunnar gegn árekstri og sliti í gegnum stálskelina. Á meðan samþættir einingin 6 0402-gerð LED fyllingarljós, sem geta veitt samræmda viðbótarlýsingu í dimmu umhverfi til að forðast óskýra myndmyndun af völdum ónógrar birtu. Fyrir viðmótið er það búið venjulegu DVP viðmóti, sem veitir stöðuga rás fyrir gagnaflutning. Meira um vert er að hægt er að para eininguna beint við sérstakt þróunarborð og tengja við WiFi borð í gegnum þróunarborðið og mynda fullkomna vélbúnaðarsamsetningu af "einingu + þróunarborði + WiFi borði". Það styður tvær tengingaraðferðir: það getur annað hvort tengst við farsíma eða tölvur þráðlaust í gegnum WiFi, eða tengst beint við útstöðvar, uppfyllt notkunarþarfir í mismunandi aðstæður. Framleiðsluferlið samþykkir nákvæmlega SMT og AA (Active Alignment) ferla til að tryggja samsetningarnákvæmni hvers hluta einingarinnar, sem tryggir samkvæmni vöru og -langtímastöðugleika frá uppruna.
